士林電機低壓進相電容器 SK油浸式（SH-OI／SH-O 系列）3Ø 60Hz 260／280／440／480V 屋內外用

歡迎詢價本產品採詢價制，請來電或線上詢問報價

量大採購另有優惠，歡迎詢價。
常備品項備有現貨，庫存與交期請洽業務確認。

規格說明

【產品型式】

相數與頻率	3Ø，60Hz
產品類型	低壓進相電容器（功率因數改善用），SK 油浸式
額定電壓與適用系統	260V／280V 適用系統電壓 220V；440V／480V 適用系統電壓 380V（系統電壓 400V 以上請洽設計選購）
容量範圍	260V／280V 級 5～75kVAr；440V／480V 級 5～120kVAr
外殼與套管	SUS430 不鏽鋼外殼、瓷套管（BIL 30kV）
絕緣油	無公害油（NON-PCB）
放電電阻	內裝，切離電源後 1 分鐘殘留電壓降至 50V 以下
保安裝置	內裝，電壓異常時電容器內部保安動作、切斷電源
端子螺栓	260～280V 5～20kVAr 與 440～480V 5～40kVAr 為 M6，其餘為 M12
外觀顏色	沙色（屋內用，圖A）；淺灰色（屋內／外共用，圖B）

【共通規範】

依據標準	CNS 1179、CNS 3738、JIS 4901
設置處所	屋內／外用
周圍溫度	-25℃～45℃
最高使用電壓	額定電壓之 110% 以下（24 小時期間，容許 8 小時內）
最大使用電流	額定電流之 130% 以內
容量誤差	-5%～+15%（各相間誤差在 ±3% 以內）
介質損失	0.2W/kVAr 以下
總損失（含放電電阻）	3W/kVAr 以下
溫升	周圍溫度低於 40℃ 時，溫升 25℃ 以下
密閉性	70℃±3℃ 恆溫槽中 2 小時加熱，電容器外表無漏油現象
放電特性	內裝放電電阻，電容器於切離電源後 1 分鐘其殘留電壓降至 50V 以下
衝擊電壓試驗（BIL）	30kV（瓷套管）
耐電壓	極間額定電壓之 2.15 倍 10 秒；極殼間 3kV 10 秒

【產品特點】

介質損失小	介質損失 0.2W/kVAr 以下，總損失（含放電電阻）3W/kVAr 以下
體積小重量輕	採用耐壓及誘電性良好之金屬化塑膠薄膜捲製而成，體積小、重量輕，搬運安裝極為方便
經濟性	電力使用經費可大幅節省
安全性	內裝保安裝置，於電壓異常時電容器內部保安動作、切斷電源，可防止二次災害發生
無公害	所用絕緣油為無公害油（NON-PCB），對環境無汙染之現象
不鏽鋼外殼	外殼採用 SUS430 不鏽鋼，搭配瓷套管

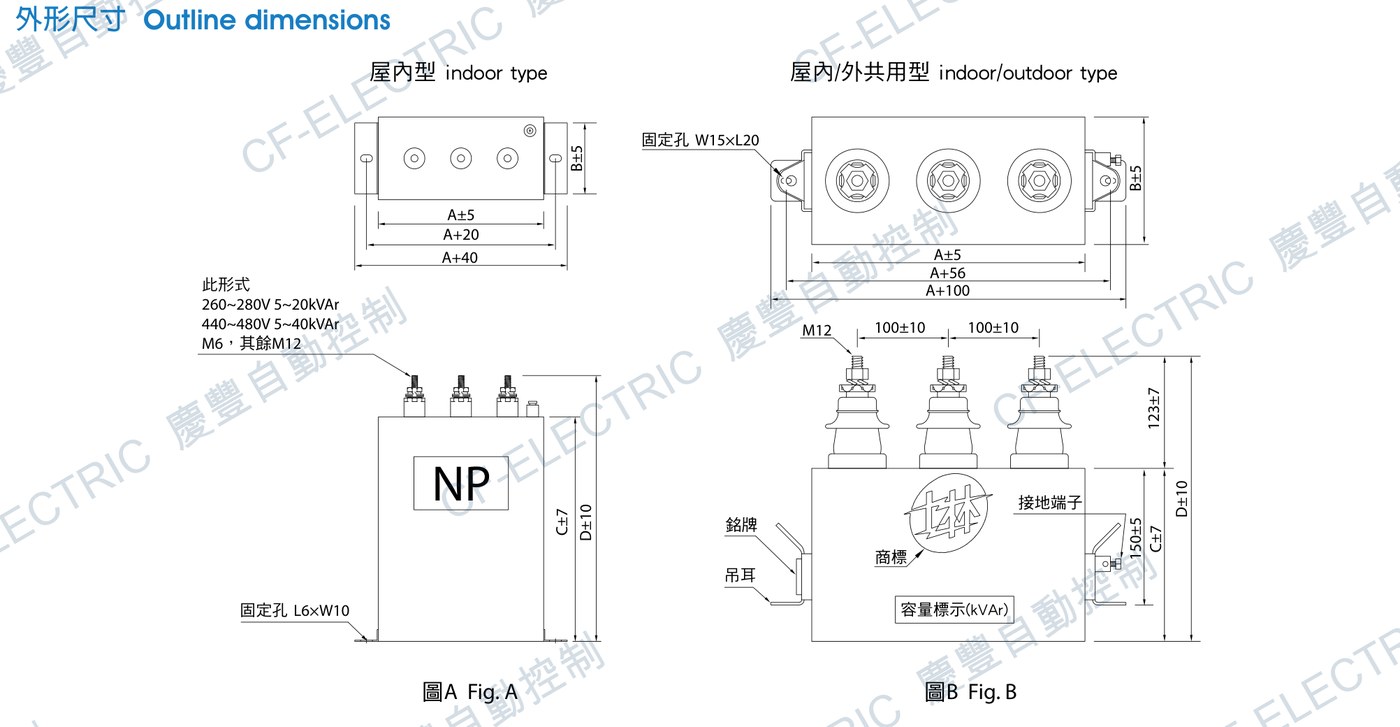

【外形圖別】

圖A 為屋內型（外觀沙色）；圖B 為屋內／外共用型（外觀淺灰色，屋內、屋外皆可設置）。各型號適用之圖別，見下列型號表「圖別」欄。

下方外形尺寸圖標註的 A／B／C／D，對應各型號表的 A mm／B mm／C mm／D mm 欄位。

小容量尺寸為屋內型（圖A）；若需求屋內／外共用型（圖B）尺寸，請另外洽詢訂購。

【型號表：3Ø 60Hz 260V 級（適用系統電壓 220V）】

型號	容量 kVAr	容量 μF	額定電流 A	A mm	B mm	C mm	D mm	圖別	概重 kg
SH-OI260605T	5	196	11.1	140	70	200	235	圖A	2.9
SH-OI260610T	10	392	22.2	170	70	200	235	圖A	3.4
SH-OI260615T	15	589	33.3	170	70	350	385	圖A	5.8
SH-OI260620T	20	785	44.4	170	70	350	385	圖A	5.8
SH-O260625T	25	981	55.5	300	120	190	313	圖B	11
SH-O260630T	30	1177	66.6	300	120	240	363	圖B	13
SH-O260635T	35	1373	77.7	300	120	240	363	圖B	13
SH-O260640T	40	1570	88.8	300	120	280	403	圖B	15
SH-O260645T	45	1766	99.9	300	120	280	403	圖B	15
SH-O260650T	50	1962	111.0	300	120	280	403	圖B	15
SH-O260655T	55	2158	122.1	300	120	280	403	圖B	15
SH-O260660T	60	2354	133.2	300	120	330	453	圖B	17
SH-O260665T	65	2551	144.3	300	120	330	453	圖B	17
SH-O260670T	70	2747	155.4	300	140	380	503	圖B	20
SH-O260675T	75	2943	166.5	300	120	380	503	圖B	20

【型號表：3Ø 60Hz 280V 級（適用系統電壓 220V）】

型號	容量 kVAr	容量 μF	額定電流 A	A mm	B mm	C mm	D mm	圖別	概重 kg
SH-OI280605T	5	169	10.3	140	70	200	235	圖A	2.9
SH-OI280610T	10	338	20.6	170	70	200	235	圖A	3.4
SH-OI280615T	15	508	30.9	170	70	350	385	圖A	5.8
SH-OI280620T	20	677	41.2	170	70	350	385	圖A	5.8
SH-O280625T	25	846	51.5	300	120	190	313	圖B	11
SH-O280630T	30	1015	61.9	300	120	190	313	圖B	11
SH-O280635T	35	1184	72.2	300	120	240	363	圖B	13
SH-O280640T	40	1353	82.5	300	120	240	363	圖B	13
SH-O280645T	45	1523	92.8	300	120	280	403	圖B	15
SH-O280650T	50	1692	103.1	300	120	280	403	圖B	15
SH-O280655T	55	1861	113.4	300	120	280	403	圖B	15
SH-O280660T	60	2030	123.7	300	120	280	403	圖B	15
SH-O280665T	65	2199	134.0	300	120	330	453	圖B	17
SH-O280670T	70	2368	144.3	300	120	330	453	圖B	17
SH-O280675T	75	2538	154.6	300	120	330	453	圖B	17

【型號表：3Ø 60Hz 440V／480V 級（適用系統電壓 380V）】

型號 *** 處請來電確認完整型號。

型號	容量 kVAr	440V 容量 μF	440V 電流 A	480V 容量 μF	480V 電流 A	A mm	B mm	C mm	D mm	圖別	概重 kg
SH-OI***605T	5	69	6.6	58	6.0	140	70	200	235	圖A	2.9
SH-OI***610T	10	137	13.1	115	12.0	140	70	200	235	圖A	2.9
SH-OI***615T	15	206	19.7	173	18.0	170	70	200	235	圖A	3.4
SH-OI***620T	20	274	26.2	230	24.1	170	70	350	385	圖A	5.8
SH-OI***625T	25	343	32.8	288	30.1	170	70	350	385	圖A	5.8
SH-OI***630T	30	411	39.4	345	36.1	170	70	350	385	圖A	5.8
SH-OI***635T	35	480	45.9	403	42.1	200	70	350	385	圖A	6.7
SH-OI***640T	40	—	—	461	48.1	200	70	350	385	圖A	6.7
SH-O***640T	40	548	52.5	—	—	300	140	190	313	圖B	12
SH-O***650T	50	685	65.6	576	60.1	300	140	240	363	圖B	14
SH-O***655T	55	754	72.2	633	66.2	300	140	240	363	圖B	14
SH-O***660T	60	822	78.7	691	72.2	300	140	240	363	圖B	15
SH-O***665T	65	891	85.3	748	78.2	300	140	240	363	圖B	15
SH-O***670T	70	959	91.9	806	84.2	300	140	280	403	圖B	17
SH-O***675T	75	1028	98.4	863	90.2	300	140	280	403	圖B	17
SH-O***680T	80	1096	105.0	921	96.2	300	140	280	403	圖B	17
SH-O***685T	85	1165	111.5	979	102.2	300	140	280	403	圖B	17
SH-O***690T	90	1233	118.1	1036	108.3	300	140	280	403	圖B	17
SH-O***6100T	100	1370	131.2	1151	120.3	300	140	330	453	圖B	19
SH-O***6110T	110	1507	144.3	1266	132.3	300	140	330	453	圖B	20
SH-O***6120T	120	1644	157.5	1382	144.3	300	140	330	453	圖B	20

【選型重點】

接觸器選用	電容器負載選用接觸器應考量接點開閉時之瞬間最大容許峰值電流：以電容器額定電流選用 AC-6b 級開關產品，或以電容器額定電流 ×1.8～2 倍選用 AC-3 級開關產品
屋內外選用	屋內設置可用圖A 屋內型（沙色）；屋外或屋內外共用場合請選圖B 屋內／外共用型（淺灰色）
適用系統電壓	220V 系統選 260V／280V 級；380V 系統選 440V／480V 級；系統電壓 400V 以上請洽設計選購
高諧波與特殊規格	其他特殊電壓、容量之規格，或高諧波含量場所（例如砂石場、鋼鐵廠、射出廠、電鍍廠等），請洽設計選購專用型電容器
使用電流	表列電流為額定電流，最大使用電流為額定電流之 130% 以內

【注意事項】

安裝環境	周圍溫度 -25℃～45℃；屋外設置請選用屋內／外共用型（圖B）
殘留電壓與放電	電容器內裝放電電阻，切離電源後 1 分鐘殘留電壓降至 50V 以下；檢修或量測前務必先與電源切離 3 分鐘以上，再逐一對相對地及相對相實施放電後才可作業
套管清潔	長時間使用後套管表面會堆積灰塵，一旦吸濕即產生絕緣不良、導致漏電嚴重使保護設備跳脫；須在切離電源 3 分鐘以上並經地線放電後，方可清除套管上之灰塵，並應定期擦拭表面之灰塵
外觀失效判定	屋內型電容器外部如有上蓋彈出或內部有污漬物噴出等現象，即判定電容器已失效
使用條件	最高使用電壓為額定電壓之 110% 以下（24 小時期間容許 8 小時內），最大使用電流為額定電流之 130% 以內；過電壓使用會使電容器容量增大、溫度上升，危及電容器壽命，並可能因異常電壓造成內部組件絕緣破壞
表列外規格	表列以外之電壓、容量或專用型規格，歡迎來電洽詢
