圓型端子
CALY

圓型端子

歡迎詢價本產品採詢價制，請來電或線上詢問報價
料號CALYR
廠牌CALY
型號圓型端子
單位只
分類配線器材 接線端子／CALY端子
線上詢價LINE 詢問

量大採購另有優惠，歡迎詢價。
常備品項備有現貨，庫存與交期請洽業務確認。

規格說明

  • CALY 圓型端子（R 型）規格一覽。欄位：ITEM NO.
  • 孔徑 d2ø
  • 寬度 B（mm），依適用線徑 AWG／DIN mm² 分組。

【AWG 22-18｜DIN 0.5-1.0mm²】

R 1.25-3S3.25.5
R 1.25-33.75.5
R 1.25-3M3.76.6
R 1.25-4M4.36.6
R 1.25-44.38.0
R 1.25-55.38.0
R 1.25-66.411.6
R 1.25-88.411.6
R 1.25-1010.513.6
R 1.25-1213.019.0

【AWG 16-14｜DIN 1.5-2.5mm²】

R 2-3S3.25.5
R 2-33.78.5
R 2-3M3.76.6
R 2-4M4.36.6
R 2-44.38.5
R 2-55.39.5
R 2-66.412.0
R 2-88.412.0
R 2-1010.513.6
R 2-1213.019.0

【AWG 14-12｜DIN 2.5-4mm²】

R 3.5-44.38.0
R 3.5-55.38.0
R 3.5-66.412.0
R 3.5-88.415.0
R 3.5-1010.515.0
R 3.5-1213.019.0

【AWG 12-10｜DIN 4-6mm²】

R 5.5-44.39.5
R 5.5-55.39.5
R 5.5-66.412.0
R 5.5-88.415.0
R 5.5-1010.515.0
R 5.5-1213.019.2

【AWG 8｜DIN 10mm²】

R 8-44.312.0
R 8-55.312.0
R 8-5S5.39.0
R 8-66.412.0
R 8-88.415.0
R 8-1010.515.0
R 8-1213.020.0

【AWG 6｜DIN 16mm²】

R 14-44.312.0
R 14-55.312.0
R 14-66.412.0
R 14-88.416.0
R 14-1010.516.0
R 14-1111.522.0
R 14-1213.022.0

【AWG 4｜DIN 25mm²】

R 22-5S5.312.0
R 22-6S6.412.0
R 22-8S8.412.0
R 22-55.316.5
R 22-66.416.5
R 22-88.416.5
R 22-10S10.516.5
R 22-1010.517.5
R 22-1111.522.0
R 22-1213.022.0

【AWG 2｜DIN 35mm²】

R 38-6S6.415.3
R 38-8S8.415.3
R 38-10S10.515.3
R 38-66.422.0
R 38-88.422.0
R 38-1010.522.0
R 38-1111.522.0
R 38-1213.022.0

【AWG 1/0｜DIN 50mm²】

R 60-66.422.0
R 60-88.422.0
R 60-1010.522.0
R 60-1111.522.0
R 60-1213.022.0
R 60-1415.032.0
R 60-1617.032.0
R 60-1819.032.0
R 60-2021.032.0
R 60-2223.032.0

【AWG 2/0｜DIN 70mm²】

R 70-66.424.0
R 70-88.424.0
R 70-1010.524.0
R 70-1111.524.0
R 70-1213.024.0
R 70-1415.032.0
R 70-1617.032.0
R 70-1819.032.0
R 70-2021.032.0
R 70-2223.032.0

【AWG 3/0｜DIN 95mm²】

R 80-66.427.0
R 80-88.427.0
R 80-1010.527.0
R 80-1111.527.0
R 80-1213.027.0
R 80-8L8.432.0
R 80-10L10.532.0
R 80-12L13.032.0
R 80-1415.032.0
R 80-1617.032.0
R 80-1819.032.0
R 80-2021.032.0
R 80-2223.032.0

【AWG 4/0｜DIN 120mm²】

R 100-66.428.5
R 100-88.428.5
R 100-1010.528.5
R 100-1111.528.5
R 100-1213.028.5
R 100-8L8.432.0
R 100-10L10.532.0
R 100-12L13.032.0
R 100-1415.032.0
R 100-1617.032.0
R 100-1819.032.0
R 100-2021.032.0
R 100-2223.032.0

以下四系列孔徑 d2ø 依型號尾碼對照：6=6.4、8=8.4、10=10.5、11=11.5、12=13.0、14=15.0、16=17.0、18=19.0、20=21.0、22=23.0、24=25.0、27=28.0（L 版同尾碼孔徑）。

  • 【AWG 250-300mcm
  • DIN 150mm²】B 均 36.0

型號：R 150-6、-8、-10、-11、-12、-14、-16、-8L、-10L、-12L、-16L、-18、-20、-22、-24、-27

  • 【AWG 300-350mcm
  • DIN 185mm²】B 均 38.5

型號：R 180-8、-10、-11、-12、-14、-16、-8L、-10L、-12L、-16L、-18、-20、-22、-24、-27

  • 【AWG 400mcm
  • DIN 240mm²】B 均 44.0

型號：R 200-8、-10、-11、-12、-14、-16、-8L、-10L、-12L、-16L、-18、-20、-22、-24、-27

  • 【AWG 500-600mcm
  • DIN 300mm²】B 均 50.0

型號：R 325-8、-10、-11、-12、-14、-16、-8L、-10L、-12L、-16L、-18、-20、-22、-24、-27

規格表

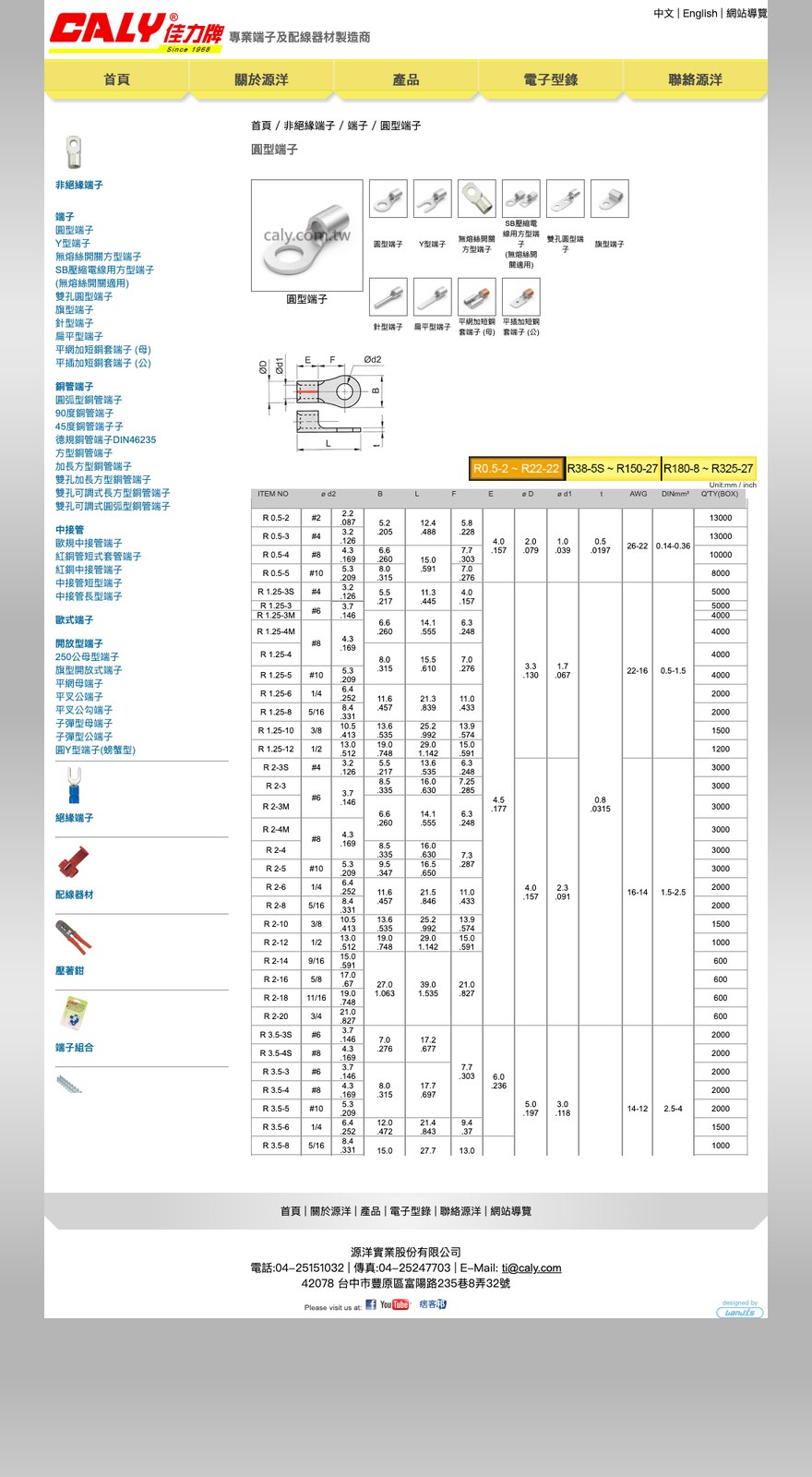

圓型端子 規格表

點選圖片可查看原尺寸。型號選型/編碼僅供參考，實際規格與供貨以原廠及報價為準。
