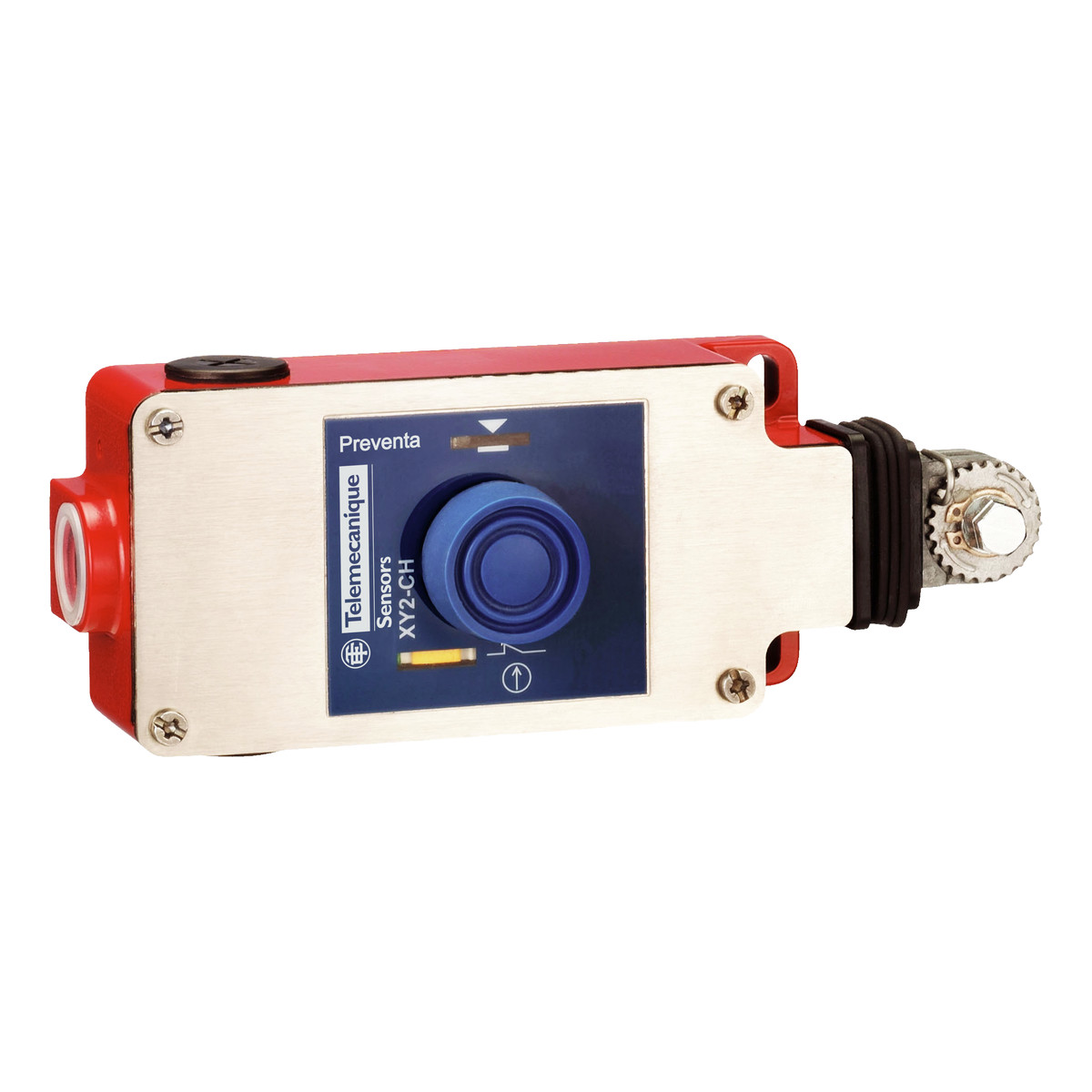

施耐德 Schneider XY2-CH13250 拉繩式緊急停止開關（1NC+1NO，拉繩 30m，IP65）

規格說明

【產品概要】

施耐德 Preventa XY2C 系列的 XY2CH 拉繩式緊急停止開關，原廠型號寫法為 XY2CH13250。

沿著輸送帶或長距離機台架設拉繩後，人員在動線上任何一點拉動繩索都能切斷急停迴路，開關並保持閉鎖狀態直到人工復歸。

外殼為紅色 RAL 3000，本體採 Zamak 壓鑄、上蓋為不鏽鋼，防護等級 IP65，適用於粉塵與潑水的產線環境。

復歸方式是機體上的防塵套按鈕，本機型不附指示燈；拉繩固定點可安排在機體左側或右側，單條拉繩最長 30 公尺。

本系列出自施耐德的 Telemecanique 產品線，機體面板標示為 Telemecanique Sensors XY2-CH，與型錄上的 Preventa XY2C 為同一系列。

【規格】

【選型重點】

本型號接點為 1 NC 加 1 NO。急停迴路請接常閉接點 21 與 22，常開接點 13 與 14 只適合做狀態回授或指示燈用途。

同系列若需要雙常閉接點，原廠對應型號為 XY2CH13270；若需要附 24 V 指示燈的版本，原廠對應型號為 XY2CH13253。型號末碼對應接點組合與指示燈選項，實際下單型號請來電確認。

單條拉繩最長 30 公尺。設備兩側都要拉繩，或沿線長度超過 30 公尺時，必須分段增設開關或改選其他機型，配置方式請來電確認。

拉繩沿線須依原廠規定加裝支撐環，支撐點間距為 5 公尺，過長會使拉力衰減、動作不確實。

本機出貨是否附拉繩與拉繩配件請來電確認。原廠另有 XY2C 系列專用配件可另購，包含固定式拉繩支撐座 XY2CZ601、張力調整用螺旋扣 XY2CZ402，以及拉繩安裝套件 XY2CZ9550。

入線孔為 3 處 Pg 13.5 攻牙孔，選配電纜固定頭時請對應此規格。

本開關屬於安全迴路的輸入元件，完整安全機能還需搭配安全繼電器或安全控制器，本站另有相關機型可一併配置。

【安全提醒】

急停迴路一律使用具強制斷開功能的常閉接點 21 與 22，不可用常開接點做急停，這是 EN/IEC 60947-5-1 對急停元件的基本要求。

本開關本身不等於一套安全迴路。要達到 PL e、Cat.4 或 SIL 3，必須搭配適當的安全監控裝置並依規範正確配線，且由使用單位完成風險評估與驗證。

拉繩張力與行程必須依原廠說明書調整。繩太鬆會拉不到動作行程，太緊則容易誤動作並縮短壽命，兩種情況都會讓保護失效。

拉繩系統設計必須確認繩索斷裂或鬆脫時開關會動作、切斷急停迴路。本機型的斷繩動作行為請依原廠說明書確認並於現場實機測試，需要書面確認請來電洽詢。

安裝完成後必須沿拉繩全長逐點實測，確認在任何一點拉動都能觸發、閉鎖並使機器確實停止，不可只在開關旁測一次就驗收。

本開關動作後需人工復歸。復歸前務必確認危險狀態已排除、危險區內無人員停留。

選用、安裝、配線與定期維護請由具資格人員執行，並依機械安全相關法規與原廠說明書辦理。

【注意事項】

注意 1：實際交貨規格以原廠出貨標示為準，有疑義請先來電確認再下單。

注意 2：本機型不含指示燈，若圖面要求急停指示，請改選附指示燈的型號。

注意 3：拉繩、彈簧、支撐環等安裝配件需另行確認，洽詢時請一併告知拉繩總長與安裝方式。

注意 4：使用環境溫度為零下 25 度至 70 度，超出此範圍或現場有腐蝕性氣體時，請先來電評估。

注意 5：定期檢查拉繩、彈簧與開關動作，建議納入設備 1 年 1 次以上的安全巡檢項目。
