天得 TEND TM-1301-2 微動開關（鉸鏈桿（彈片桿）・20A）
天得 TEND

天得 TEND TM-1301-2 微動開關（鉸鏈桿（彈片桿）・20A）

歡迎詢價本產品採詢價制，請來電或線上詢問報價
料號TM-1301-2
廠牌天得 TEND
型號TM-1301-2
單位只
分類微動開關/限動開關／微動開關
線上詢價LINE 詢問下載 PDF 型錄

量大採購另有優惠，歡迎詢價。
常備品項備有現貨，庫存與交期請洽業務確認。

查看原廠技術資料

規格說明

接點構成1C（共通／常閉／常開）
額定20A 250VAC（電阻性負載）
額定值電阻性負載 125/250VAC 20A、500VAC 5A、30VDC 6A；電感性負載 125/250VAC 20A
突入電流NC 30A以下／NO 15A以下
致動器鉸鏈桿（彈片桿）（桿長 49.4±0.8mm、t=0.5）
OF 動作力（最大）350g
RF 回復力（最小）50g
PT 至動作為止之移動（最大）4mm
OT 動作後之移動（最小）1.6mm
MD 差距（最大）1.3mm
FP 自由位置（最大）20.6mm
OP 動作位置17.4±0.8mm
操作速度0.01mm～1m/sec（柱塞型）
動作頻率機械 240次/分、電氣 20次/分
接點電阻15mΩ以下（初期）
絕緣電阻100MΩ以上（500VDC）
耐電壓非連續端子間 1,000VAC 1分鐘；載流零件與接地間 2,000VAC 1分鐘
使用壽命機械 1,000,000次以上、電氣 500,000次以上
使用周溫-25°C～+80°C（汎用型）
使用濕度最大85%RH
保護構造IP00（汎用型）
安裝孔2-ø4.4mm、孔距 25.4mm
端子形式螺絲端子（型號加 -A 為焊接端子、加 -C 為快速端子）

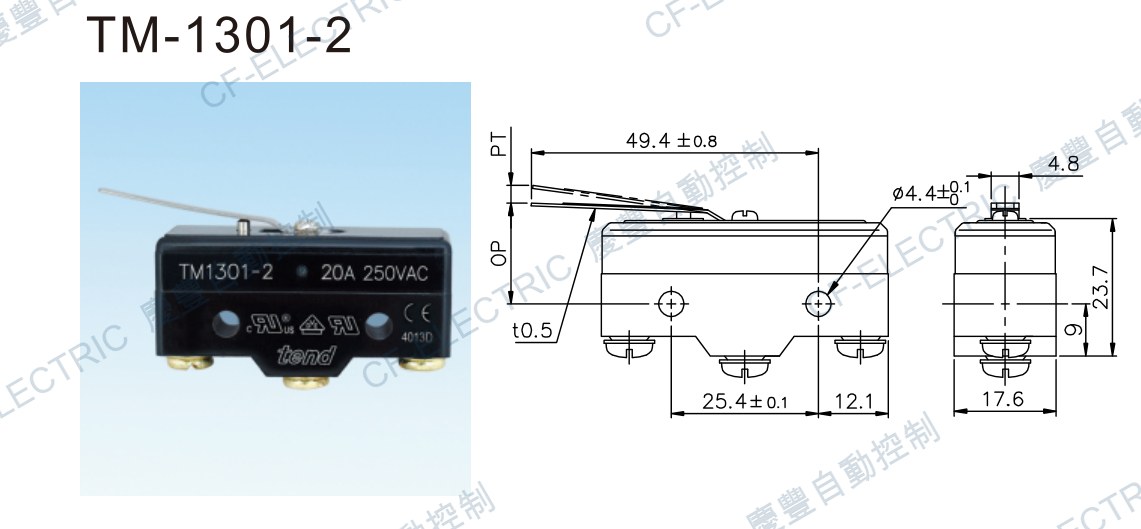

尺寸圖

天得 TEND TM-1301-2 微動開關（鉸鏈桿（彈片桿）・20A） 尺寸圖

點選圖片可查看原尺寸。型號選型/編碼僅供參考，實際規格與供貨以原廠及報價為準。
