規格說明
【產品概要】
鷺宮製作所（SAGINOMIYA）SYS 形標準型壓力開關的 6 kgf/cm² 級（真空側 -50 cmHg 起）機種，單一功能、自動復歸，接點為 C1（SPDT 單刀雙投）。調整範圍 -0.06 ～ 0.6 MPa（-50 cmHg ～ 6 kgf/cm²），動作壓力與動作差都能以外殼內的兩支調整螺絲現場設定，小型輕量、刻度板大而易讀。原廠標示用途為冷凍、空調裝置與各種產業裝置，例如冷凍（冷藏）庫、冷凝機組、空調、冷卻機（chiller）、除濕機等的壓力上下限控制。
【本型號重點規格】
| 項目 | 內容 |
|---|---|
| 型號 | SYS-C106A |
| 壓力段 | 6 kgf/cm² 級（真空側 -50 cmHg 起） |
| 調整範圍 | -0.06 ～ 0.6 MPa（-50 cmHg ～ 6 kgf/cm²） |
| 動作差（可調） | 0.06 ～ 0.4 MPa |
| 最高使用壓力 | 1.65 MPa |
| 氣密試驗壓力 | 1.8 MPa |
| 出廠設定值（上升點基準） | 切／入 0.2／0.3 MPa |
| 復歸方式 | 自動復歸 |
| 接點形式 | C1（SPDT 單刀雙投） |
| 接續口徑 | 1/4 銅管用喇叭口（flare） |
| 刻度板單位 | 原廠標準品為 MPa 刻度；bar、kgf/cm²、kPa、lb/in²、psi 等其他刻度板為訂購指定規格，需要時請來電洽詢可供型號 |
| 質量 | 0.25 kg |

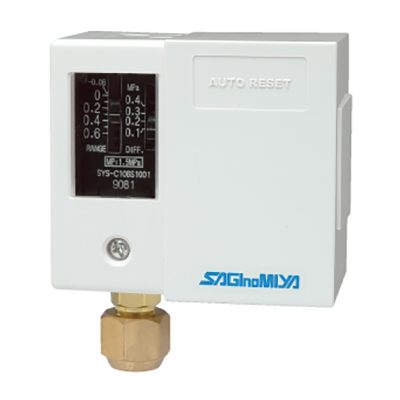

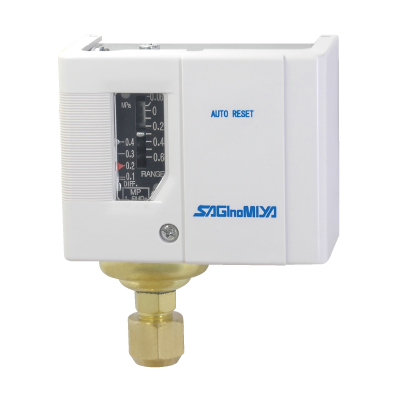

產品照片為 SYS 形系列示意圖，刻度板量程與本體印字依實際供應型號為準。
【共同規格】
| 項目 | 內容 |
|---|---|
| 形式 | SYS 形 標準型壓力開關（單一功能） |
| 接點形式 | C1（SPDT 單刀雙投）：端子 1 共通、端子 3 壓力上升時閉、端子 5 壓力下降時閉 |
| 復歸方式 | 自動復歸（壓力回到設定範圍即自動復位） |
| 動作差（入切壓力差） | 可調，範圍見壓力段對照表 |
| 接點額定 | AC 125／250 V：無感性負載 12 A（cosφ＝1）、感性負載滿載 12 A（cosφ＝0.75）、突入電流 72 A |
| 最小接點容量 | 50 mA |
| 適用流體 | 不侵蝕銅合金（波紋管材質）的流體；原廠型錄冷媒對應為 R404A、R407C、R134a、R22（R410A 僅 SYS-C140 對應）。腐蝕性流體與蒸氣不可使用 |
| 流體溫度 | -20 ～ 120 ℃ |
| 使用周圍溫度 | -20 ～ 70 ℃（SYS-C135、SYS-C140 為 -25 ～ 70 ℃） |
| 使用振動條件 | 9.8 m/s² 以下，且無脈動、急劇壓力變動或水錘的場所 |
| 保護構造 | IP20 |
| 接續口徑 | 1/4 銅管用喇叭口（flare）；壓力導入口螺紋 7/16-20UNF，建議鎖付扭力 12 ～ 14 N·m |
| 標準附屬品 | 1/4 喇叭螺帽、本體取付板（SNS-AE01）、彈簧墊圈附 M4×7 螺絲 4 個 |
| 本體取付 | 背面 4-M4×0.7 螺孔，由本體底部起算旋入深度 4 mm 以下；孔距 25±0.5 mm／21.4 mm |
| 外形尺寸 | 約 75（寬）×86.5（高，含接頭）×48（深）mm；本體高 65.5 mm，接頭六角對邊約 18 mm |
| 質量 | 0.25 kg |
| 取得規格 | 原廠另有 CE 標誌、UL／c-UL、CQC 等各種規格對應品，需要時請於訂購時指定 |
【SYS 形壓力段對照表】
自動復歸型（動作差可調）。kgf/cm² 為原廠型錄括號內標示值；真空側原廠標示為 -50 cmHg。
| 原廠型號 | 調整範圍（MPa） | 調整範圍（kgf/cm²） | 動作差（MPa） | 最高使用壓力（MPa） | 氣密試驗壓力（MPa） | 出廠設定 切／入（MPa） |
|---|---|---|---|---|---|---|
| SYS-C103A | -0.06 ～ 0.3 | -50 cmHg ～ 3 | 0.035 ～ 0.2 | 1.65 | 1.8 | 0.05／0.15 |
| SYS-C106A | -0.06 ～ 0.6 | -50 cmHg ～ 6 | 0.06 ～ 0.4 | 1.65 | 1.8 | 0.2／0.3 |
| SYS-C110A | 0.1 ～ 1 | 1 ～ 10 | 0.1 ～ 0.3 | 1.65 | 1.8 | 0.4／0.6 |
| SYS-C130A | 0.5 ～ 3 | 5 ～ 30 | 0.3 ～ 1 | 3.3 | 4 | 1.5／2.0 |
| SYS-C135A | 1 ～ 3.5 | 10 ～ 35 | 0.5 ～ 1.5 | 3.8 | 4.7 | 2.0／2.5 |
| SYS-C140A | 1 ～ 4.3 | 10 ～ 43 | 0.5 ～ 1 | 4.7 | 4.7 | 2.0／2.5 |
手動復歸型（型號加註 M2）原廠僅提供 06 與 30 兩個壓力段，動作差固定不可調：壓力上升時手動復歸、壓力下降時自動作動，規定復歸壓力 06 約 0.1 MPa、30 約 0.5 MPa。R410A 冷媒僅 SYS-C140 對應。
【型號編碼說明】
原廠日文型錄以 SYS − C1 06 M2 A 為例，分為五段。
| 段別 | 代號例 | 意義 |
|---|---|---|
| Ⅰ 形式 | SYS | SYS 形標準型壓力開關（單一功能） |
| Ⅱ 接點形式 | C1 | SPDT 單刀雙投；端子 1 共通、3 壓力上升時閉、5 壓力下降時閉 |
| Ⅲ 壓力 | 03、06、10、30、35、40 | 壓力段代號，各段實際範圍見壓力段對照表 |
| Ⅳ 復歸作動 | 無記號、M2 | 無記號＝自動復歸；M2＝手動復歸（原廠僅 06、30 兩段） |
| Ⅴ 附屬品 | A | 附 1/4 喇叭螺帽、本體取付板、彈簧墊圈附 M4×7 螺絲 4 個 |
刻度板單位另有代碼：原廠英文型錄的型號寫法為 SYS-C1○○X0（例：SYS-C106X0），其中「X0」段即刻度板單位，標準品 X0 ＝ MPa，另有 X1 ＝ bar、X2 ＝ kgf/cm²、X3 ＝ kPa、X4 ＝ lb/in²、X5 ＝ psi 可於訂購時指定。現場慣用 kgf/cm² 等 MPa 以外刻度時，請於詢價時一併告知所需刻度單位，由本公司確認可供型號後再行下單，以免現場誤讀。
【選型重點】
1 依實際控制點而非系統最高壓力選壓力段，設定值最好落在調整範圍中段；貼近上限或下限時精度與重覆性都會變差。
2 壓力段對照：真空側與 3 kgf/cm² 級用 C103、6 kgf/cm² 級用 C106、10 kgf/cm² 級用 C110、5 ～ 30 kgf/cm²（含 20 kgf/cm² 控制點）用 C130。
3 原廠 SYS 形沒有 20 kgf/cm² 專屬壓力段；20 kgf/cm² 的控制點由 C130（5 ～ 30 kgf/cm²）涵蓋，其出廠設定即為切 15／入 20 kgf/cm²。
4 需要壓力異常時鎖定停機、由人員到場確認後才復歸者，選手動復歸型 M2（原廠僅 06、30 兩段，動作差固定不可調）。
5 R410A 冷媒僅 SYS-C140 對應，其餘機種不可用於 R410A。
6 高壓與低壓兩種功能要合併於一台者，請洽詢原廠同系列的 DYS 形雙功能壓力開關。
7 蒸氣、腐蝕性流體或會侵蝕銅合金的流體不可使用 SYS 形；這類用途請來電洽詢適用機種與接液材質。
8 需要 MPa 以外刻度板者，訂購時務必指定刻度單位。
【安全與使用注意事項】
1 本型不可用於蒸氣及腐蝕性流體。原廠說明書明訂須使用不侵蝕銅合金（波紋管材質）的流體，腐蝕性流體與蒸氣禁止使用；氨等會侵蝕銅合金的流體不可使用；水系或含異物流體的相容性須先向本公司確認，不可自行比照套用。
2 壓力開關屬安全相關元件，安裝、設定值變更與定期點檢須由具資格人員執行，並依設備的安全設計選定。本產品並非為攸關人命的機器或系統而設計製造，需要特別高可靠度的用途請先洽詢。
3 設定值不得超過該型號的最高使用壓力；系統可能出現的最高壓力亦不得超過氣密試驗壓力。並請避開有脈動、急劇壓力變動或水錘的位置，安裝處振動須在 9.8 m/s² 以下。
4 刻度板為概略指示值，變更設定值時務必以壓力錶確認實際動作壓力。調整順序為壓力上升時先以範圍調整螺絲設定上升作動值，再於壓力下降時以入切差調整螺絲設定下降作動值。
5 接點容量不可超載：AC 125／250 V 12 A、突入電流 72 A、最小接點容量 50 mA；感應性負載（電磁接觸器線圈等）請以 cosφ 0.75 條件選用，容量不足時加裝繼電器。
6 通電中不可拆蓋，配線前務必切斷電源；配線須通過電線入口橡膠或使用導線管，避免電線受損造成漏電。端子請用本體附帶的 M4×0.7 端子螺絲，並使用附絕緣的圓形壓接端子。
7 手動復歸型須等壓力回到規定值後再按復歸鈕；規定壓力未到就強壓復歸鈕會造成誤動作或破損。
8 本體取付螺絲須用 M4×0.7，由本體底部起算旋入深度 4 mm 以下，過深會頂到內部零件造成誤動作或破損。
9 配管前先清除管內異物；鎖付時用 2 支扳手夾住接頭六角部，避免波紋管受扭變形。配管完成後不可再扳動配管整形。產品不可塗裝、不可掉落、不可淋水。
10 表列以外的規格、特殊刻度單位或特殊接續形式請來電洽詢。
