規格說明
【產品規格】
| 項目 | 內容 |
|---|---|
| 品牌 | 東元 TECO |
| 系列 | CU 系列非可逆式交流電磁接觸器 |

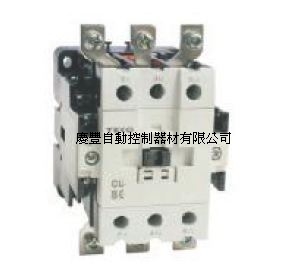

| 型號 | CU-80 |
| 極數 | 3P（三極） |
| 額定絕緣電壓 Ui | 1000 V（IEC,CNS）／600 V（UL） |
| 連續通電電流 Ith | 100 A（IEC,CNS）／104 A（UL） |
| 接點構成 | 3A2a2b（三主接點＋2a2b） |
| NEMA size 等級 | 3 |
| 外形尺寸（寬×高×深） | 寬 93.5 × 高 150 × 深 123 mm |
| 電氣壽命 | 100 萬次（AC-3） |
| 機械壽命 | 500 萬次 |
| 可逆式對應型號 | CUL-80 |
| 適用標準 | EN IEC 60947-4-1、CNS 14816 |
【AC-3 額定（適用馬達負載）】
| 相別 | 電壓 | 額定電流 | 額定容量 kW | 額定容量 HP |
|---|---|---|---|---|
| 單相 | 110V | 60 A | 4 kW | 5.5 HP |
| 單相 | 220V | 55 A | 7.5 kW | 10 HP |
| 三相 | 220/230V | 75 A | 22 kW | 30 HP |
| 三相 | 380/400V | 72 A | 37 kW | 50 HP |
| 三相 | 415V | 72 A | 40 kW | 54 HP |
| 三相 | 440V | 70 A | 40 kW | 54 HP |
| 三相 | 500V | 65 A | 45 kW | 60 HP |
| 三相 | 660V | 60 A | 45 kW | 60 HP |
| 三相 | 690V | 60 A | 45 kW | 60 HP |
【可搭配熱動電驛】
| 機種 | 整定範圍 |
|---|---|
| RHU-80/□3 | 24.5～90 A |
