規格說明
【產品規格】
| 項目 | 內容 |
|---|---|
| 品牌 | 東元 TECO |
| 系列 | CU 系列非可逆式交流電磁接觸器 |

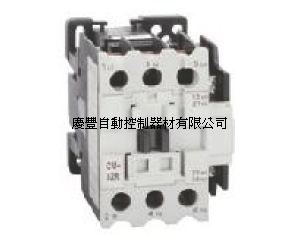

| 型號 | CU-32R |
| 極數 | 3P（三極） |
| 額定絕緣電壓 Ui | 1000 V（IEC,CNS）／600 V（UL） |
| 連續通電電流 Ith | 60 A（IEC,CNS）／50 A（UL） |
| 接點構成 | 3A1a1b（三主接點＋1a1b） |
| NEMA size 等級 | 2 |
| 外形尺寸（寬×高×深） | 寬 55 × 高 75 × 深 92 mm |
| 電氣壽命 | 100 萬次（AC-3） |
| 機械壽命 | 500 萬次 |
| 可逆式對應型號 | CUL-32R |
| 適用標準 | EN IEC 60947-4-1、CNS 14816 |
【AC-3 額定（適用馬達負載）】
| 相別 | 電壓 | 額定電流 | 額定容量 kW | 額定容量 HP |
|---|---|---|---|---|
| 單相 | 110V | 35 A | 1.5 kW | 2 HP |
| 單相 | 220V | 35 A | 3.7 kW | 5 HP |
| 三相 | 220/230V | 35 A | 9 kW | 12 HP |
| 三相 | 380/400V | 32 A | 15 kW | 20 HP |
| 三相 | 415V | 32 A | 15 kW | 20 HP |
| 三相 | 440V | 32 A | 15 kW | 20 HP |
| 三相 | 500V | 30 A | 18.5 kW | 25 HP |
| 三相 | 660V | 23 A | 18.5 kW | 25 HP |
| 三相 | 690V | 22 A | 18.5 kW | 25 HP |
【可搭配熱動電驛】
| 機種 | 整定範圍 |
|---|---|
| RHU-10/□1 | 9～30 A |
| RHU-80/□1 | 17～36 A |
