規格說明
【產品規格】
| 項目 | 內容 |
|---|---|
| 品牌 | 東元 TECO |
| 系列 | CN 系列小型交流電磁接觸器 |

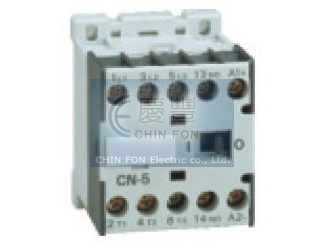

| 型號 | CN-5(K) |
| 極數 | 3P（三極） |
| 額定絕緣電壓 Ui | 690 V（IEC,CNS）／600 V（UL） |
| 連續通電電流 Ith | 20 A（IEC,CNS）／20 A（UL） |
| 接點構成 | 3A1a 或 3A1b（三主接點＋1a 或 1b 擇一） |
| NEMA size 等級 | 00 |
| 外形尺寸（寬×高×深） | 型錄未載 |
| 電氣壽命 | 100 萬次（AC-3） |
| 機械壽命 | 500 萬次（針插型 CN-5P(K) 為 1000 萬次） |
| 可逆式對應型號 | CNL-5(K) |
| 適用標準 | EN IEC 60947-4-1、CNS 14816 |
【AC-3 額定（適用馬達負載）】
| 相別 | 電壓 | 額定電流 | 額定容量 kW | 額定容量 HP |
|---|---|---|---|---|
| 單相 | 110V | 8 A | 0.37 kW | 0.5 HP |
| 單相 | 220V | 7 A | 0.75 kW | 1 HP |
| 三相 | 220/230V | 7.5 A | 1.5 kW | 2 HP |
| 三相 | 380/400V | 7 A | 3 kW | 4 HP |
| 三相 | 415V | 6.5 A | 3 kW | 4 HP |
| 三相 | 440V | 6 A | 3 kW | 4 HP |
| 三相 | 500V | 5 A | 3 kW | 4 HP |
| 三相 | 660V | 4 A | 3 kW | 4 HP |
| 三相 | 690V | 4 A | 3 kW | 4 HP |
【可搭配熱動電驛】
| 機種 | 整定範圍 |
|---|---|
| RHU-5/□ | 0.1～7.5 A |
【選用注意】
| 項次 | 說明 |
|---|---|
| 1 | CN-5K 為 DC 直流控制迴路專用；CN-5P(K) 為針插式（PCB 電路板用） |
