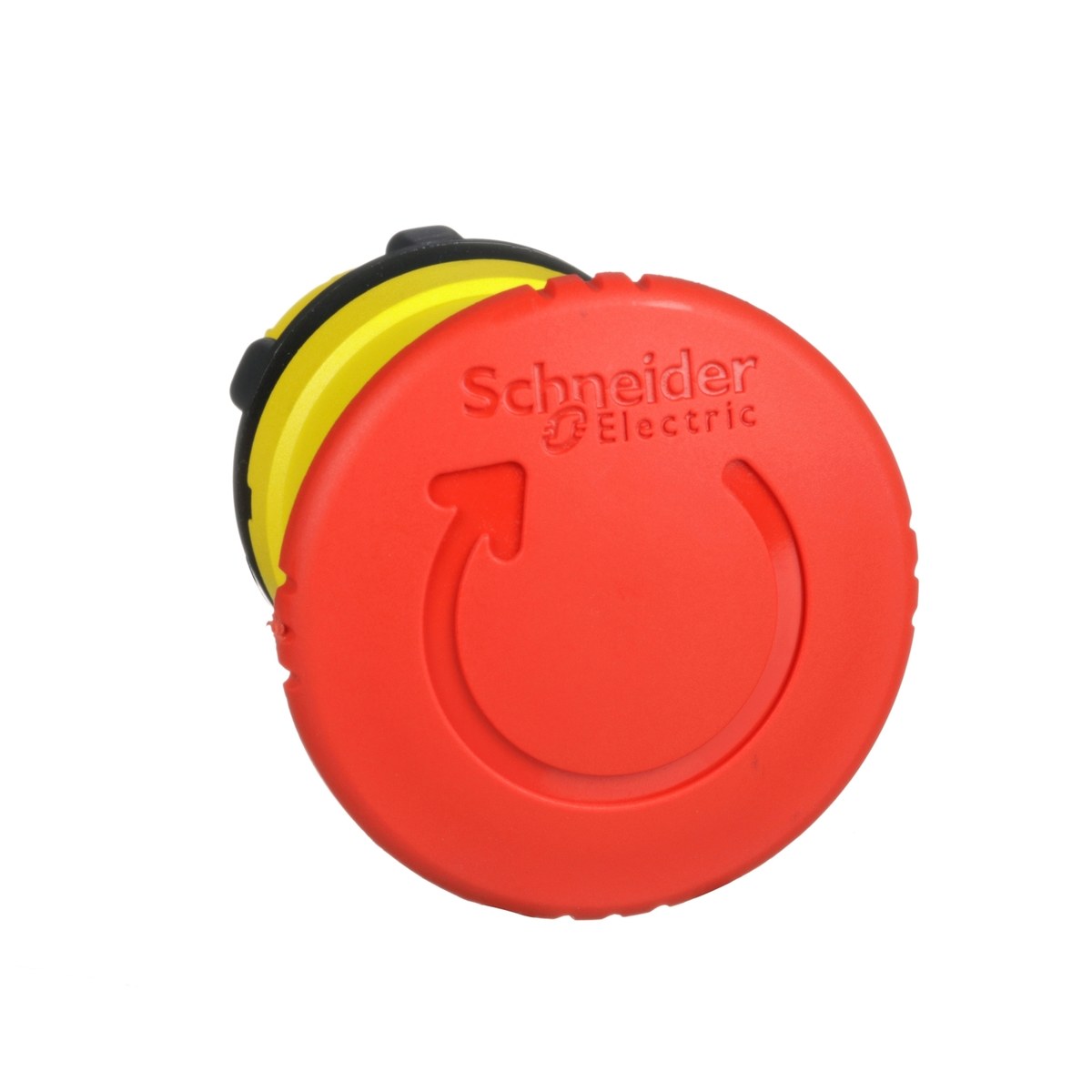

施耐德 Schneider ZB4-BS844 緊急停止按鈕頭部（Ø40mm 蕈狀頭，旋轉復歸．22mm）

規格說明

【產品定位】

ZB4-BS844 是 Harmony XB4 金屬系列的緊急停止「頭部」，Ø40 mm 紅色蕈狀鈕。它和一般按鈕頭部一樣，本身不含任何電氣接點——真正把迴路切開的是扣在它背後的接點組，這顆頭部負責的是被人一掌拍下、並且維持在被拍下的狀態。

動作方式為觸發式動作加機械自鎖：拍下的瞬間強制帶動接點，之後機構鎖住不會自己彈回；要解除必須用手轉動鈕頭，鎖扣鬆脫後鈕頭才彈起。這種「拍下鎖住、轉動復歸」的設計，用意是讓緊急停止的狀態必須由人有意識地手動解除，而不會被誤觸恢復。

因為緊急停止的本質是「斷開」，這顆頭部必須搭配常閉（NC）接點才有意義：正常時接點閉合維持迴路，拍下時強制斷開。只搭常開接點的組合在安全上沒有作用。

【規格】

【原廠型錄標示的適用規範】

【Harmony XB4 系列共通特性（原廠型錄標示）】

【同系列蕈狀急停頭部對照】

【選型重點】

・這顆是頭部，一定要配接點才會動作，而且要配的是常閉（NC）接點。最基本也最常見的搭法是 ZB4-BS844 ＋ ZB4-BZ102（1NC，含固定框架），原廠把這個組合另編為整組料號 XB4-BS8442。

・安全迴路要走雙通道（兩點常閉分別進兩個通道）時，接點框架改用 ZB4-BZ104（2NC），原廠整組料號 XB4-BS8444。

・除了切斷之外還要一點常開把「急停已被拍下」的狀態送給 PLC 或指示燈時，接點框架改用 ZB4-BZ141（1NO＋2NC），原廠整組料號 XB4-BS84441。

・需要帶監視功能的常閉接點時，可加裝 ZBE302 監視型常閉接點模組（原廠註明此型專供緊急停止頭部使用），對應的原廠整組料號為 XB4-BS84462。

・維修時要能把急停鎖在「已拍下」狀態不讓人復歸，原廠有專用掛鎖組 ZBZ3605（黃色），型錄明列可與 ZB4-BS844 搭配。

・需要金屬護框防止誤拍或供上鎖時，原廠護框有 ZBZ1600（鍍鉻）、ZBZ1602（黑）、ZBZ1604（紅）、ZBZ1605（黃）、ZBZ1606（藍）五色可選。

・原廠建議急停按鈕周邊搭配標誌或黃色底板，讓操作者一眼就能找到。

・外框想要黑色金屬而非鍍鉻，原廠規則是料號末尾加 7，本件對應 ZB4-BS8447。

【安全提醒】

本品為緊急停止頭部，內部不含電氣接點，必須搭配常閉（NC）接點組才具備切斷迴路的能力；只搭常開接點的組合無法達成停機，這是急停配料最常見也最危險的錯誤。

急停迴路的接點必須具備強制斷開功能，符合 EN/IEC 60947-5-5 對緊急停止元件的要求；一般按鈕用接點不可替代。

本頭部與接點組本身不等於一套完整的安全迴路。要達到規範要求的安全等級，須依 EN/ISO 13850 與 EN/IEC 60204-1 完成風險評估、選用適當的安全繼電器或安全監控裝置並正確配線。

安裝完成後必須實測：拍下時機器確實停止、機構確實自鎖、且未經人為轉動不會自行復歸。

復歸前務必確認危險狀態已排除、危險區內無人員停留，再轉動鈕頭解除鎖定。

選用、安裝、配線與定期檢查請由具資格人員依相關法規與原廠說明書執行。

【注意事項】

注意1：本品為緊急停止頭部，內部不含電氣接點，必須搭配常閉（NC）接點組（例如 ZB4-BZ102）才具備切斷迴路的能力；只搭常開接點的組合無法達成停機目的。

注意2：緊急停止屬安全相關元件。接點數量、迴路架構與安全等級（PL／SIL）的評估，須由設備設計者依現場風險評估決定，本頁資料為選型參考，不能取代該評估。

注意3：復歸方式是旋轉復歸——拍下後必須以手轉動鈕頭才會解除自鎖並彈起。交機與教育訓練時請確認操作人員知道解除方式。

注意4：面板開孔為 Ø22 mm，與 Ø30 mm 平嵌式系列不通用，訂料前請先確認現場盤面開孔尺寸。

注意5：依原廠型錄，裝上掛鎖組 ZBZ3605 或金屬護框 ZBZ160x 之後即無法達成隔離（isolation）功能；且掛鎖組不相容於一般圓形標誌片，須改用 ZBY9140T、ZBY9330T 等專用標誌片。

注意6：型錄標示的 IP66／IP67／IP69／IP69K 與攝氏 -40 度 ～ +70 度，是 Harmony XB4 系列的共通能力值，實際要達成須正確安裝並保持墊圈完整。

注意7：原廠規定接點模組最多堆疊 3 排，緊急停止頭部可搭接的接點數上限與一般按鈕不同；需要多接點配置前請來電確認。

注意8：本頁未列出接點的額定電壓與電流。那些數值取決於所搭配的接點組（ZB4-BZ10x／ZBE10x 等），請依接點組料號查閱或來電確認。
