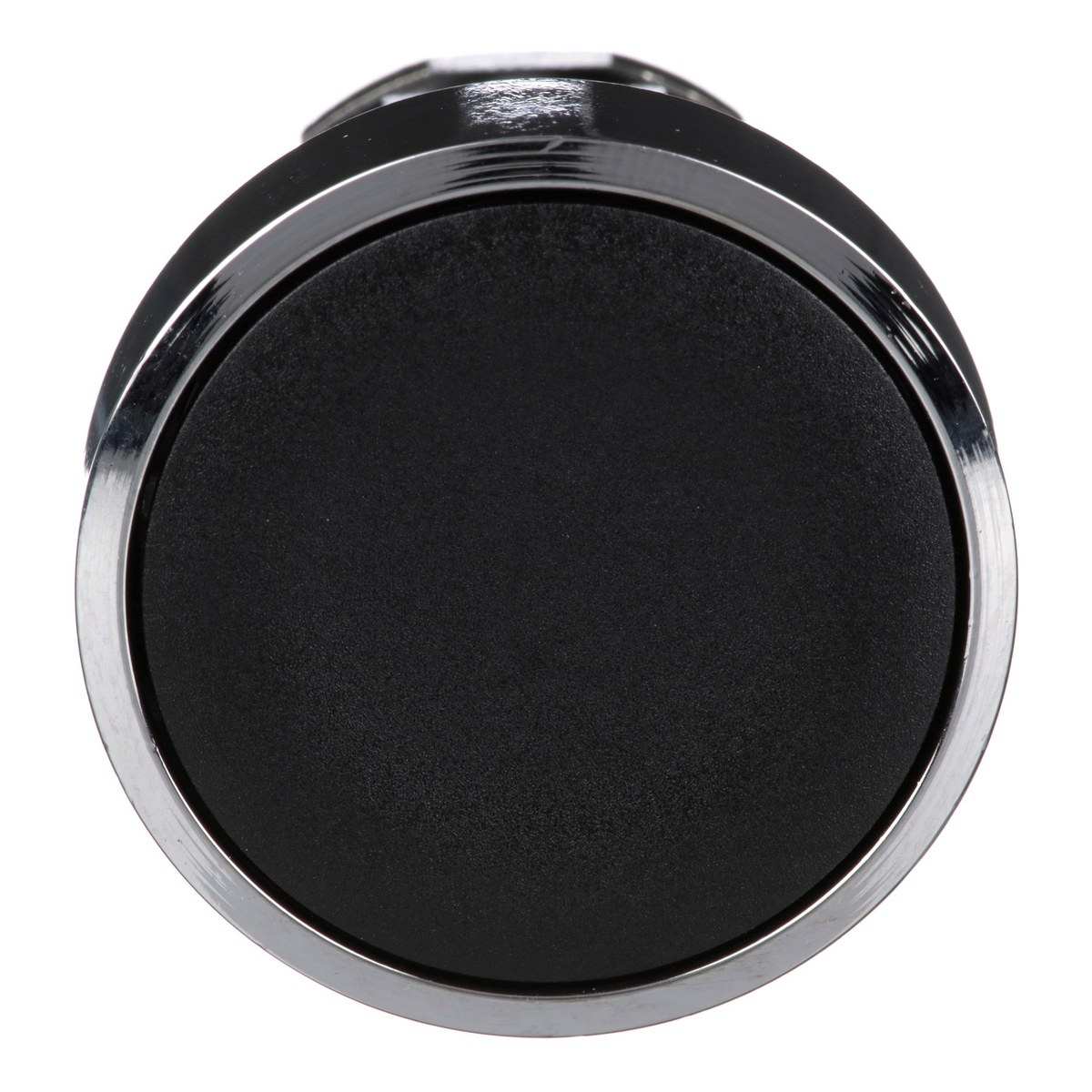

施耐德 Schneider ZB4-BA2 平頭按鈕頭部（黑色，彈簧復歸．22mm）

規格說明

【產品定位】

ZB4-BA2 是 Harmony XB4 金屬系列的按鈕「頭部」，也就是操作者手指真正碰到的那一段。它本身不含任何電氣接點，單獨鎖在盤面上按下去不會通電，也不會斷電。

一組能實際動作的 22mm 按鈕開關，是由三段扣在一起組成的：頭部（本件）＋本體／固定框架＋接點組。施耐德把本體與接點做成一個帶固定框架的模組，所以實務上採買時是「頭部一顆＋含框架接點組一顆」兩件成一組，從盤面正面裝入頭部、從盤內側把接點模組扣上去鎖緊即可。

頭部造型為平頭（按鈕面與外框幾乎齊平），動作為彈簧復歸——壓下時接點動作，手一放就自動彈回原位，適合啟動、寸動、確認、復歸這類「按一下就好」的操作場合。表面出廠無印字，需要標示功能時另配標誌環或銘板。

本件按鈕面為黑色。盤面配色是現場慣例：黑色通常留給啟動、寸動一類的一般操作鈕，紅色保留給停止與緊急停止，實際仍以機台自身的配色規範為準。

【規格】

【Harmony XB4 系列共通特性（原廠型錄標示）】

【平頭按鈕頭部顏色末碼對照（同款不同色）】

【選型重點】

・本件只是頭部。要讓它變成一顆會動作的按鈕，必須再配一組「含固定框架的接點組」：只要一點常開就用 ZB4-BZ101（1NO），只要一點常閉就用 ZB4-BZ102（1NC）。

・原廠也把「ZB4-BZ101 ＋ ZB4-BA2」這個常開組合另編成整組料號 XB4-BA21，不想分件管理的話可以直接指定整組品。

・接點要兩點以上時，把框架換成雙接點型：ZB4-BZ103（2NO）、ZB4-BZ104（2NC）、ZB4-BZ105（1NO＋1NC）、ZB4-BZ141（1NO＋2NC）。

・盤面請開 Ø22 mm 圓孔。若手上是 Ø30 mm 開孔的平嵌式盤面，那是 ZB4F 或 XB5 的平嵌式版本規格，與本件不通用。

・外框想要黑色金屬而非鍍鉻，原廠規則是料號末尾加 7，ZB4-BA2 對應 ZB4-BA27。

・同色系另有外框較高的高框版（high bezel），料號為黑 ZB4-BA24、綠 ZB4-BA34、紅 ZB4-BA44。

・同一顆頭部想同時要一點常開與一點常閉，把接點框架換成 ZB4-BZ105 即可；依原廠末碼規則，對應的整組料號為 XB4-BA25。

・面板要標示功能文字時，另有標誌環與銘板類配件可選，請來電確認適用型號。

【注意事項】

注意1：本品是按鈕頭部，內部沒有任何電氣接點，單獨安裝無開閉功能，必須另購含固定框架的接點組（例如 ZB4-BZ101 或 ZB4-BZ102）才能使用。

注意2：面板開孔為 Ø22 mm，與 Ø30 mm 平嵌式系列不通用，訂料前請先確認現場盤面開孔尺寸。

注意3：原廠規定接點模組最多堆疊 3 排，且各機種可搭接的接點數上限不同，超裝會影響原廠標示的特性；需要多接點配置前請來電確認。

注意4：型錄標示的 IP66／IP67／IP69／IP69K 與攝氏 -40 度 ～ +70 度，是 Harmony XB4 系列的共通能力值；實際要達成，頭部、本體與盤面必須正確鎖固且墊圈完整。

注意5：本頁的重量、防護等級與溫度範圍取自原廠型錄；接點容量、額定電流等電氣參數取決於所搭配的接點組，請依接點組料號查閱或來電確認。
