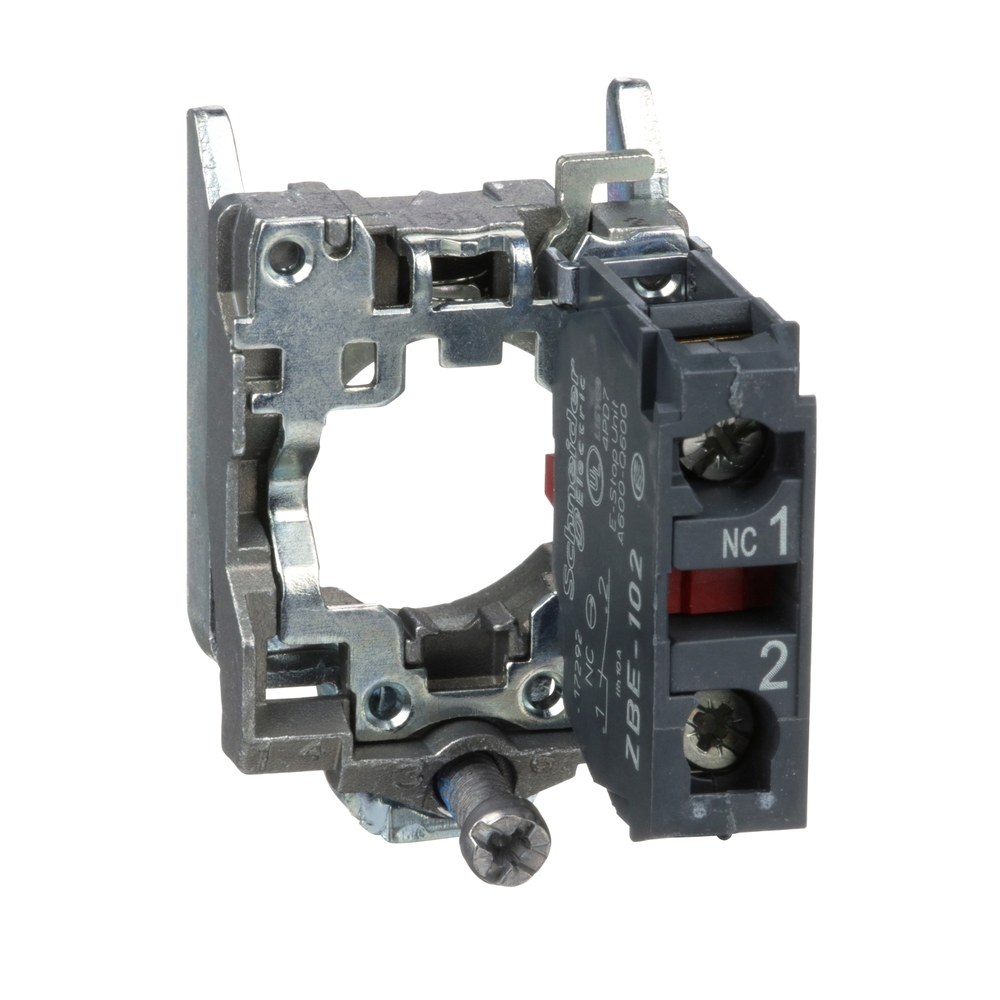

施耐德 Schneider ZB4-BZ102 接點組（1 NC 常閉，含本體與固定框架．22mm）
| 料號 | ZB4-BZ102 |
|---|---|
| 廠牌 | 施耐德 Schneider |
| 型號 | ZB4-BZ102 |
| 單位 | 只 |
| 分類 | 押扣開關/指示燈/選擇開關／施耐德 Schneider |
量大採購另有優惠，歡迎詢價。
常備品項備有現貨，庫存與交期請洽業務確認。
規格說明
【產品定位】
ZB4 是施耐德 Harmony XB4 金屬系列的 22mm 控制元件。一顆完整的按鈕或指示燈由兩段組成：
面板正面的操作頭部，加上面板背面的本體與接點。本品屬於背面這一段，出廠即為固定框架、本體與接點模組的整組件，
直接扣鎖在頭部背後就能配線。
換句話說，只買頭部按下去不會有任何電氣動作；本品則是讓那顆頭部真正變成一個開關的關鍵零件。
這款是一組常閉接點：平常導通，按下頭部才切斷，用在停止、連鎖、以及需要斷線即停的回路。
【接點與電氣規格】
| 項目 | 規格 |
|---|---|
| 接點構成 | 1 NC（1b 常閉） |
| 端子標示 | 11-12（常閉）；模組面板印字為簡寫 NC 1-2，兩者是同一組端子 |
| 接點動作 | 慢斷型 |
| 正向開啟動作 | 有（符合 IEC 60947-5-1 附錄 K） |
| 接點材質 | 銀合金 |
| 額定絕緣電壓 Ui | 600 V，污染等級 3（IEC 60947-1） |
| 額定衝擊耐受電壓 Uimp | 6 kV（IEC 60947-1） |
| 常規發熱電流 Ith | 10 A（IEC 60947-5-1） |
| 短路保護 | 10 A、gG 型熔絲（IEC 60947-5-1） |
| 連接方式 | 螺絲端子；壓接端子時 2 條 1.5 mm² 以下，未壓接時 0.22 mm² 以上（IEC 60947-1） |
| 端子鎖付扭力 | 0.8～1.2 N.m（IEC 60947-1） |
| 起子規格 | 十字 1 號（Philips／Pozidriv）或一字 4 mm、5.5 mm |
| 機械壽命 | 500 萬次 |
| 電氣壽命 | AC-15、230 V／2 A 條件下 1000 萬次（IEC 60947-5-1 附錄 C） |
| 防護等級 | IP20（IEC 60529） |
| 使用與儲存溫度 | -40～70 °C |
| 耐振動 | 5 gn、2～500 Hz（IEC 60068-2-6） |
| 耐衝擊 | 30 gn／18 ms 與 50 gn／11 ms 半正弦波（IEC 60068-2-27） |
| 防護處理 | TH（防潮防霉） |
| 固定框架材質 | Zamak 鋅合金 |
| 外形參考 | 寬 30 mm × 高 47 mm × 深 37 mm |
| 適用標準 | IEC 60947-1、IEC 60947-5-1、IEC 60947-5-4、IEC 60947-5-5、UL 508、CSA C22.2 no 14、JIS C8201-1、JIS C8201-5-1 |
| 產品認證 | UL、CSA、BV、DNV、勞氏船級社 |
| 動作行程 | 1.5 mm 時常閉接點分離，總行程 4.3 mm |
| 操作力 | 2 N（接點變位點） |
| 操作轉矩 | 請來電確認 |
| 淨重 | 0.053 kg |
【額定工作電流 Ie】
| 使用類別 | 工作電壓 | 額定電流 |
|---|---|---|
| AC-15 A600 | 120 V | 6 A |
| AC-15 A600 | 240 V | 3 A |
| AC-15 A600 | 600 V | 1.2 A |
| DC-13 Q600 | 125 V | 0.55 A |
| DC-13 Q600 | 250 V | 0.27 A |
| DC-13 Q600 | 600 V | 0.1 A |
以上為施耐德標示、符合 IEC 60947-5-1 的額定值；同一顆接點在不同電壓下可帶的電流差很多，選用前請對照實際回路。
【同系列接點組對照】
| 型號 | 接點構成 | 常見用途 |
|---|---|---|
| ZB4-BZ101 | 1 NO（1a） | 啟動、單一常開訊號 |
| ZB4-BZ102 | 1 NC（1b） | 停止、連鎖等常閉訊號 |
| ZB4-BZ103 | 2 NO（2a） | 同時送出兩路常開訊號 |
| ZB4-BZ105 | 1 NO + 1 NC（1a1b） | 一常開一常閉，最泛用的組合 |
四款的本體、框架與電氣額定相同，差別只在接點的數量與型式。其他接點組合請來電確認。
【選型重點】
・面板開孔 22 mm，這是 ZB4 全系列共通的尺寸。
・本品型號本身已含固定框架，訂購時不必再另外加購框架。
・要湊成一顆可以按的按鈕，另需搭配一個 22mm 操作頭部：平頭押扣、突頭、急停、選擇開關、鑰匙開關等，依用途挑。
・接點數量不夠時，可在本體上加疊單接點模組（常開 ZBE101、常閉 ZBE102；模組面板上印的是 ZBE-101、ZBE-102，下單請用無連字號的寫法），不必整組換掉。
・非照光押扣頭部後方最多可裝 9 顆單接點，這是原廠型錄列出的建議上限。
・急停、選擇開關、鑰匙開關、照光型等其他頭部型式，可裝的接點數量各不相同，配料前請來電確認。
・需要按鈕本身會亮燈時，本體要改用含燈座的照光型式，本品不含燈。
・盤面配線密集時，先確認頭部背後的深度：本體含接點約 37 mm 深，接點疊愈多需要的深度愈大。
・原廠標示本款具備正向開啟動作（IEC 60947-5-1 附錄 K），是停止類回路常被指定的條件。
・停止按鈕與急停按鈕的接點需求不同，急停頭部請另行確認可搭配的接點數量。
【注意事項】
注意1：本品是本體與接點，不含操作頭部與銘板，單獨購買無法直接使用。
注意2：AC-15 與 DC-13 的額定電流隨電壓改變，例如 AC 240 V 為 3 A、AC 120 V 為 6 A，選用前請以實際回路電壓對照。
注意3：原廠標示的 IP20 是盤內側接點本體的防護等級；面板正面的防護等級由所選的操作頭部決定，請另查頭部規格。
注意4：端子鎖付扭力請控制在 0.8～1.2 N.m，鎖過緊會傷及端子與螺絲。
注意5：模組面板印的接點編號是簡寫，常開印 NO 3-4、常閉印 NC 1-2，與圖面常用的 13-14、11-12 指同一組端子，配線前請對照實物印字。
注意6：使用與儲存環境溫度為 -40～70 °C，超出此範圍請改選其他系列並先與我們確認。
