規格說明
【產品概要】

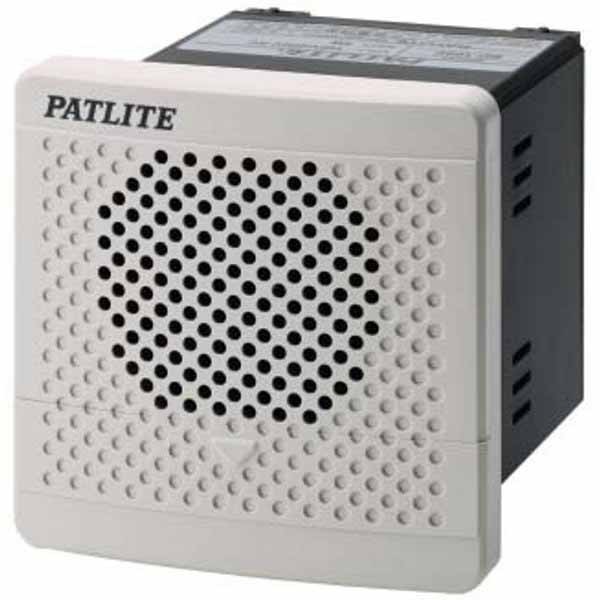

BDV 是 PATLITE（派特萊）的盤面嵌入式 MP3 語音蜂鳴器，本體 80mm 見方，直接嵌在控制盤或設備面板上，用語音訊息取代單調的嗶聲通知現場狀況。1 公尺處最大音量 87dB 以上，機械噪音大的廠房裡一樣聽得到。播放內容存在 SD 記憶卡，要換語音不必把機器從盤上拆下來，掀開正面滑蓋插卡就能改寫；同一片滑蓋內也藏著音量旋鈕，裝好定位之後仍可調整音量。嵌入正向安裝時，露在盤外的正面達 IP54 防塵防潑水等級，並提供米白與深灰兩種面板顏色。
【規格】
| 項目 | 內容 |
|---|---|
| 型號 | BDV-15JF-J／BDV-15JF-K（DC 型）；BDV-15KF-J／BDV-15KF-K（AC 型） |
| 外觀尺寸 | 80mm × 80mm × 94.7mm |
| 面板開孔 | □68mm（+0.7／0），符合 IEC 61554（DIN 43700）；安裝板厚 1～10mm |
| 額定電壓 | 12－24V DC（動作範圍 10.8－26.4V DC）／100V AC ±10％、220V AC ±10％（50/60Hz） |
| 消耗功率 | DC 型最大 4W；AC 型最大 5W |
| 音量 | 1 公尺處 87dB 以上；減音輸入時降低約 10dB；正面旋鈕可連續調整 |
| 音檔格式 | MPEG1-Audio Layer III（MP3），位元率 64kbit/s、取樣頻率 44.1kHz |
| 可存音檔 | 合計約 63 秒（內部記憶體 504kByte） |
| 訊息數 | 位元輸入 4 則；二進制輸入 15 則 |
| 播放模式 | 位元／二進制各有一般、減音、優先輸入、保持播放共 8 種，另有測試模式 |
| 訊號輸入 | 無電壓接點或 NPN 開集極電晶體；脈波寬度 100ms 以上 |
| 音檔改寫 | 正面 SD 卡插槽（原廠指定 SDV-2GP 系列，FAT16 格式） |
| 啟動時間 | 訊號線啟動 300ms 以下；電源啟動 500ms 以下 |
| 本體顏色 | 正面米白色（-J）／深灰色（-K） |
| 安裝方向 | 僅嵌入式；室內可正向、倒置或側向，室外限正向 |
| 使用環境 | －10～＋50℃，相對濕度 85%RH 以下（不結露） |
| 防護等級 | IP54（僅限嵌入正向安裝的正面） |
| 耐電壓 | DC 型 500V AC 1 分鐘；AC 型 1500V AC 1 分鐘 |
| 絕緣電阻 | 500V DC 測定時 1MΩ 以上 |
| 重量 | DC 型約 220g；AC 型約 340g |
| 認證 | CE、UKCA（BDV-15JF）；RoHS 指令 |
【選型重點】
電源先決定：盤內取得 24V DC 就選 BDV-15JF，只有市電可用就選 BDV-15KF，兩者外觀與功能相同，差別在電源與重量。
面板顏色 -J 為米白色、-K 為深灰色，指的是嵌入後露在盤外的正面，配合盤面既有配色挑選即可。
要用幾則語音：只需 4 則以內，接線最單純的位元輸入就夠用；5 則以上請改用二進制輸入，最多可切換 15 則。
播放行為也要一併決定：一般模式為輸入即播放，保持播放模式會在訊號持續時重複播放，優先輸入模式則讓新訊號中斷正在播放的內容，這些用正面的模式切換開關選擇。

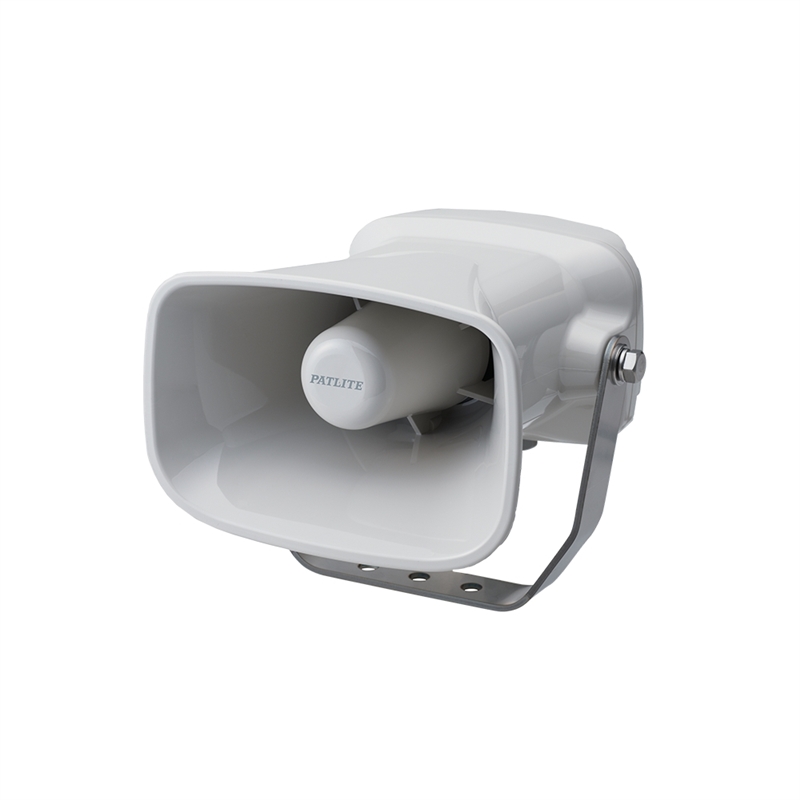

同系列比較：BSV 是 75mm 薄型機種，適合深度吃緊的薄型盤；BDV 為 80mm 見方、開孔沿用 DIN 43700 標準，控制盤既有孔位多半可直接對上。若需要更大音量或牆掛、室外用途，請改看喇叭型的 EHV 系列。

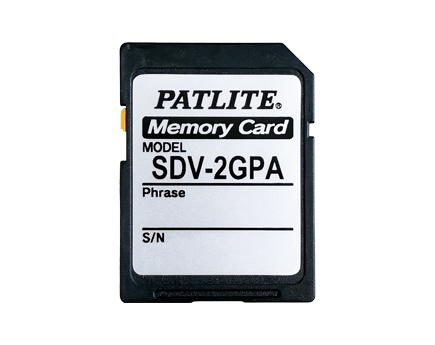

SD 卡需另購：改寫語音時會用到原廠指定的 SDV-2GP 系列記憶卡。
【訂購說明】
本品為原廠訂製進口品，非現貨常備，需訂購，交期約 20～50 天不等，安排工程時程時請預留這段時間。下單前請告知額定電壓（DC 或 AC）、面板顏色（米白或深灰）以及需要的語音則數，我們會協助確認完整型號與 SD 卡等配件。語音內容由使用端以 SD 卡自行寫入，若不確定寫入流程歡迎來電討論。
【注意事項】
注意1：本機只支援盤面嵌入安裝，安裝角度為垂直正向；室外使用限正向安裝，倒置與側向僅限室內。
注意2：IP54 只涵蓋嵌入後露出的正面，端子側與本體後方不具防水能力，請勿讓水潑到盤內側。
注意3：SD 卡請使用原廠指定的 SDV-2GP 系列並以 FAT16 格式化，其他記憶卡原廠不保證可正常運作。
注意4：語音改寫須在未播放的狀態下進行，原廠建議 60 秒內完成，過程中請勿抽出記憶卡。
注意5：面板開孔為 □68mm（+0.7／0），安裝板厚須在 1～10mm 之間，開孔前請先確認盤面厚度。
注意6：AC 型的 100V 與 220V 端子不可同時供電；訊號線也不可外加電壓，否則會損壞內部電路。
注意7：把音樂 CD 等既有著作錄製後在公共場所播放可能涉及著作權，使用前請先取得權利人同意。
