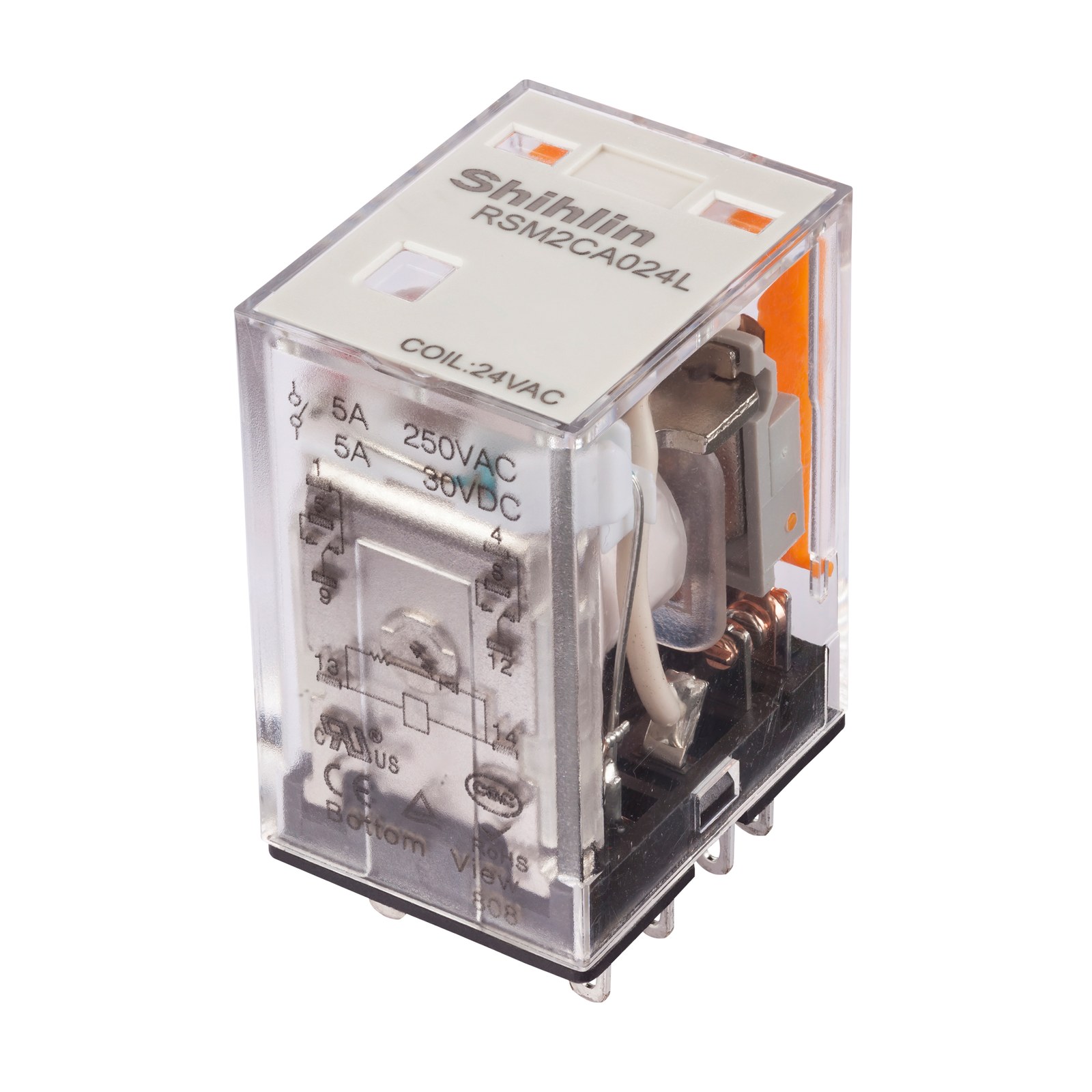

士林 RSM 小型中功率繼電器（2C／4C）

士林電機

士林 RSM 小型中功率繼電器（2C／4C）

歡迎詢價本產品採詢價制，請來電或線上詢問報價

料號	RSM
廠牌	士林電機
型號	RSM
單位	只
分類	繼電器／一般繼電器

線上詢價 LINE 詢問下載 PDF 型錄

量大採購另有優惠，歡迎詢價。
常備品項備有現貨，庫存與交期請洽業務確認。

查看原廠技術資料

規格說明

【規格】

型式	2C／4C
接點負載(阻性)	2C：5A/250VAC,30VDC；4C：3A/250VAC,30VDC
接點負載(馬達)	2C：1/3HP,240VAC；4C：1/6HP,240VAC
切換功率(阻性)	2C：1250VA,150W；4C：750VA,90W
接觸電阻(初始)	≤50mΩ
接點材質	Ag合金(Ag alloy)
電氣壽命	10萬次 (頻率1秒通1秒斷，1800 Ops/h)
機械壽命	1000萬次 (頻率300次/分，18000 Ops/h)
吸合電壓(23℃)	DC≦75%額定電壓；AC≦80%額定電壓
釋放電壓(23℃)	DC≧10%額定電壓；AC≧30%額定電壓
最大容許電壓(23℃)	110%額定電壓
絕緣電阻	1000MΩ(500VDC)
線圈消耗功率	DC 2W以下；AC 2VA以下
吸合時間(額定電壓)	≤20ms
釋放時間(額定電壓)	≤20ms
耐壓(同極接點之間)	1000VAC/1min(洩漏電流1mA)
耐壓(異極接點之間)	2000VAC/1min(洩漏電流1mA)
耐壓(接點與線圈間)	2000VAC/1min(洩漏電流1mA)
使用環境溫度	-55℃~+70℃
使用環境濕度	35%~85%RH
大氣壓力	86~106KPa
耐衝擊	10G(正弦半波脈衝11ms)
耐振動	10~55Hz，雙振幅1.0mm
安裝方式	插入式(需搭配RBSM腳座)
重量	約35g
線圈電壓選項(AC)	24V／48V／110V／230V
線圈電壓選項(DC)	12V／24V／110V(DC線圈無極性，安裝接線不分正負)
指示裝置	可選配LED指示燈裝置(型號末碼加L)，並帶機械指示窗
適用腳座(選購)	RBSM2C／RBSM2CE／RBSM4C／RBSM4CE

【型號定義】

型號組成	RSM + ①接點形式 + ②線圈AC/DC + ③線圈電壓 + (L，選配LED指示燈時加此後綴)
接點形式	2C＝2組接點；4C＝4組接點
線圈 AC／DC	A＝AC線圈；D＝DC線圈
線圈電壓（AC）	024＝24V／048＝48V／110＝110V／230＝230V
線圈電壓（DC）	012＝12V／024＝24V／110＝110V
型號範例	RSM2CA024＝2組接點、AC線圈、24V；加L即帶LED指示燈款

【適用腳座（選購）】

腳座型號	RBSM2C／RBSM2CE／RBSM4C／RBSM4CE
額定負載電流	RBSM2C/2CE：10A；RBSM4C/4CE：7A
額定電壓	300V
介質耐壓(線圈vs接點間)	2000V
端子螺釘扭力	1.0 N-m
適用連接導線	AWG 20-14 / 0.5-2.5 mm²
使用環境溫度	-40℃~+65℃
重量	2C系列約34g；4C系列約52g
IP保護等級	RBSM2C／RBSM4C：IP10(無保護蓋)；RBSM2CE／RBSM4CE：IP20(有保護蓋)
保護蓋別	型號末碼E＝有保護蓋(IP20)；無E＝無保護蓋(IP10)
